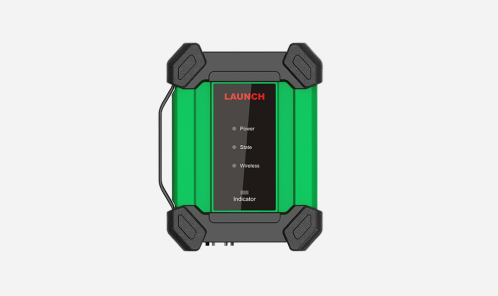

EM101N
전력 시스템의 감지 및 유지 관리는 EV 차량에 중요합니다.
파형도를 보면 유지보수 진행 상황을 개선할 수 있습니다.
이 제품은 멀티미터와 듀얼 채널 오실로스코프의 기능을 통합하여 두 가지 목적으로 사용할 수 있습니다. 새로운 진단 앱은 사용자 친화적이고 사용하기 쉽고 편리하며 로컬에서 파형을 저장하고 여는 기능을 지원합니다.
- Features
-
- 이중 채널 오실로스코프 및 멀티미터
- 낙하방지 고무 슬리브는 제품의 보호력을 높이고, 독특한 퓨즈 플러그인 디자인으로 교체가 편리
- X-431 범용진단기로 무선 또는 유선 모드로 연결
- X-431 범용진단기로 새로운 UI 디자인을 자유롭게 전환할 수 있는 3가지 디스플레이 모드 지원
- 니들세트, 멀티미터 펜, 악어클립, 오실로스코프 채널 테스트 리드 등 모두 사용 가능
Specification
| 직류 전압 | 자동 범위, 시험범위: ±600V |
|---|---|
| 교류 전압 | 자동 범위, 시험범위: ±600V |
| 직류 전류 | 자동 범위, 시험범위: ±10A (먼 거리 전류를 위해서는 외부 센서를 연결 필요) |
| 교류 전류 | 자동 범위, 시험범위: ±10A (큰 범위 전류는 외부센서 연결 필요) |
| 저항 | 자동 범위, 시험범위: 0~6MΩ |
| 온/오프 | 30Ω 미만일때 Tweet |
| 다이오드 | 0.5V ~ 2.0V |
| 배터리 용량 | 3100mAh |
| 데이터 통신 기기의 전송 용량 | 10MHz |
| 채널 | 2 개의 아날로그 채널 |
| 실시간 샘플링 속도(Max) | 50MHz/s |
| 시간 기준 범위 | 1us/div～10s/div, step by 1～2～5 times |
| 샘플링 모드 | 기본 샘플링, 피크 검출, 평균 |
| 버퍼 메모리 | 1M |
| 입력 커플링 | DC, AC, Grounded(접지) |
| 입력 저항 | 1MΩ±2%, Parallel with 15pF±5pF |
| 수직 감도 | 2mV/div～5V/div |
| 수직 해상도 | 8Bits |
| 최대 입력 전압 | 40V peak value (DC + AC peak value) |
| 프로브 감쇠 요인 | Edge trigger, pulse width trigger |
| 트리거 모드 | Auto, normal, single |
| 자동 측정 | 피크 대 피크 값, 평균값, 최대값, 최소값, 상단 값, 하 단 값, 빈도, 주기 |
