EG100

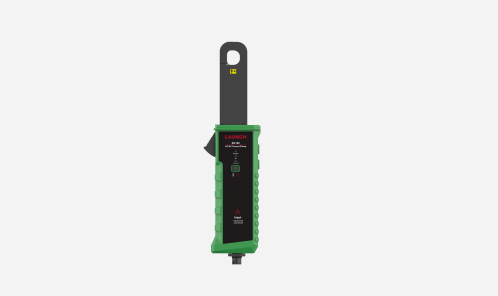

EG100은 전기 자동차 감지용 전류 클램프입니다.
데이터 표시 측면에서 사용하려면 Launch 스캐너와 함께 사용해야 합니다.
전류 클램프는 작은 부피, 높은 정확도 및 안정적인 성능을 갖추고 있으며 AC/DC 전류 테스트 및 DC 전압 테스트를 지원합니다.
- Features
-
DC 전압/전류 테스트
- EV용 설계로 전류와 전압을 동시에 측정 가능
- 측정범위 선택 지원
- 실시간 테스트 값 디지털 디스플레이 지원
- 최대, 최소 및 피크 값 표시 지원
- 측정 파형 기록 및 재생
- AC Low Current 데이터 표시
- 측정범위 선택 지원
- 실시간 테스트 값 디지털 디스플레이 지원
- 최대, 최소 및 피크 대 피크값 표시
Specification
| 시험 모드 | 클램프 CT, 비접촉 측정 |
|---|---|
| 배터리 | 9V dry 배터리 |
| 위상 오류 | ≤3°(AC 50Hz/60Hz, 23°C±2°C) |
| 주파수 응답 | DC-50kHz |
| 정확도 | ±3%FS(23°C±5°C,＜75%rh) |
| 턱 크기 | φ16mm×18mm (outer diameter of clampable wire) |
| 결의안 | 1mA AC/DC |
| 출력 기어 | 500mA |
| 작동 전류 | 500mA |
| 작동 온도 | 0-50°C |
| 제로 조정 | ZERO 버튼은 지자기장 및 외부 전기장의 간섭을 제거하기 위해 제로 조정에 사용할 수 있습니다 |
| 시간 기준 범위 | 1us/div～10s/div, step by 1～2～5 times |
| 사이즈 | 278 x 71 x 37(mm) |
